速度比U盤快萬倍 中國新發明

2018-04-13 13:09?來源 綜合科技日報新華網

　　速度比U盤快萬倍：近日，復旦大學微電子學院教授張衛、周鵬團隊新發明二維半導體準非易失存儲原型器件，開創了第三類存儲技術，寫入速度比目前U盤快一萬倍，數據存儲時間也可自行決定。

　　國際半導體電荷存儲技術中，“寫入速度”與“非易失性”兩種性能一直難以兼得。記者日前從復旦大學微電子學院獲悉，該校張衛、周鵬教授團隊研發出具有顛覆性的二維半導體準非易失性存儲原型器件，開創了第三類存儲技術，不僅可以實現“內存級”的數據讀寫速度，還可以按需定制存儲器的數據存儲周期。

　　據張衛介紹，目前半導體電荷存儲技術主要有兩類，第一類是易失性存儲，如計算機內存，數據寫入僅需幾納秒左右，但掉電后數據會立即消失；第二類是非易失性存儲，如U盤，數據寫入需要幾微秒到幾十微秒，但無需額外能量可保存10年左右。

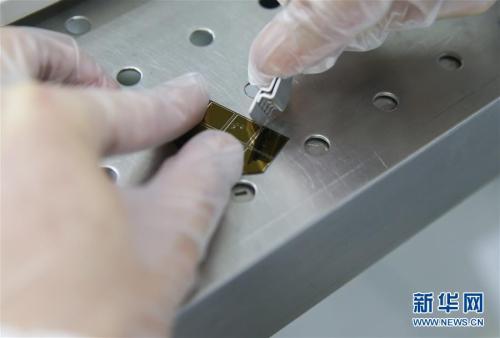

速度比U盤快萬倍：4月11日，復旦大學微電子學院教授張衛、周鵬團隊成員劉春森在實驗室內對硅片進行切割。

　　為了研發出兩種性能可兼得的新型電荷存儲技術，該團隊創新性地選擇了多重二維半導體材料，堆疊構成了半浮柵結構晶體管：二氧化鉬和二硒化鎢像是一道隨手可關的門，電子易進難出，用于控制電荷輸送；氮化硼作為絕緣層，像是一面密不透風的墻，使得電子難以進出；而二硫化鉿作為存儲層，用以保存數據。周鵬說，只要調節“門”和“墻”的比例，就可以實現對“寫入速度”和“非易失性”的調控。

　　此次研發的第三代電荷存儲技術，寫入速度比目前U盤快1萬倍，數據刷新時間是內存技術的156倍，并且擁有卓越的調控性，可以實現按需“裁剪”數據10秒至10年的保存周期。這種全新特性不僅可以極大降低高速內存的存儲功耗，同時還可以實現數據有效期截止后自然消失，在特殊應用場景解決了保密性和傳輸?shù)拿堋?/p>

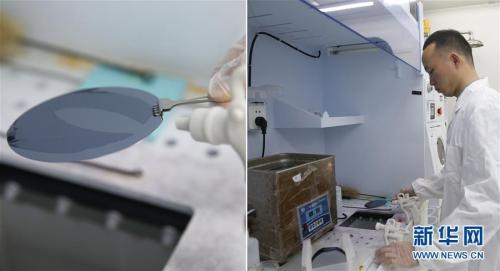

速度比U盤快萬倍：4月11日，復旦大學微電子學院教授張衛、周鵬團隊成員劉春森在實驗室內清洗硅片(拼版照片)。

　　最重要的是，二維材料可以獲得單層的具有完美界面特性的原子級別晶體，這對集成電路器件進一步微縮并提高集成度、穩定性以及開發新型存儲器都有著巨大潛力，是降低存儲器功耗和提高集成度的嶄新途徑。基于二維半導體的準非易失性存儲器可在大尺度合成技術基礎上實現高密度集成，為未來的新型計算機奠定基礎。

編輯： 劉禹 記者王春
