筆記本變pad早就有了 淘一塊觸摸屏用過電烙鐵就能把筆記本變pad

2012-03-25 00:41?來源 溫州視線綜合

筆記本變pad

　　筆記本變pad似乎看起來是很神奇，很高深的東西，其實早就有人DIY了，淘寶上去年就有人賣14寸用于改裝筆記本的觸摸屏。筆記本變pad就是在顯示屏上加一塊觸摸屏，連接觸摸屏和筆記本的USB接口控制卡都是現成的電路板，唯一要做的就是連接這個控制卡，非常簡單的事情，卻被媒體神話了。

　　筆記本變pad目前支持14寸14.1寸16:10，分辨率1280*800的顯示屏，因為淘寶網能買到的也就是這個尺寸的觸摸屏，當然能夠買到其它尺寸的觸摸屏就可以改裝相應屏幕尺寸的筆記本。

　　筆記本變pad雖然在修理過電器的溫州視線小編來看，是非常簡單的事情，但是對于沒有接觸過電器修理的人，還是有一點點的難度的，主要是usb插頭那幾根線焊接到筆記本的電路板上usb接口的對應位置，接錯了線肯定觸摸屏不能工作，所以，要想把筆記本變pad，最起碼要懂得怎么對應usb接口幾根線怎么焊接。最簡單的辦法是：看電線顏色，每根線顏色都不一樣，用萬用表測出哪個顏色的線對應哪個接點，百分之百不會出錯了。

　　以下是媒體報道一位大學生改裝筆記本觸摸屏的報道：筆記本變pad圖文詳解 觸摸屏改裝僅花190元，其實不用190元，160元就可以買到這一套DIY的套件了。

　　據《新聞晨報》報道，現如今隨著iPhone、Andoird手機以及各種觸屏類設備的應用和普及，觸控屏似乎已經成了數碼產品當下最火熱的發展趨勢，有些觸屏控技術宅巴不得立馬將身邊所有鍵盤類或者鼠標類產品全部改裝成觸屏類設備。繼10天自制iPad的技術宅之后(詳見本報2011年11月09日第B06版《藝術系“技術宅”10天自制iPad》)，最近又涌現出了一位牛人，將普通筆記本電腦改裝成觸摸屏的筆記本電腦，引來網友們的大量圍觀:“這改裝也太牛了”、“遇到技術宅的男人就嫁了吧”。

    24步改裝觸控屏筆記本電腦

    最近這兩天，一篇名為《小馬哥的“黑心工廠”之——將筆記本改裝成觸摸屏的》的日志在人人網上大熱，該日志詳細地介紹了如何將一臺普通筆記本電腦非觸控類屏幕改裝成觸控屏，并配上多幅與文字相應的圖片，甚至還細心地拍攝了一段改裝完成后的使用視頻，完整記錄了從開機登錄到具體操作的全過程，整整24個步驟真可謂是圖文并茂。

    該日志自3月15日發表以來，僅過一周時間，就吸引了2萬多的點擊量，并有5千余條轉發及評論。“技術宅拯救世界！”不少網友看完之后都被繁瑣又專業的改裝過程驚呆了，紛紛夸贊“小馬哥”有才又有心，“這臺電腦真是有錢也買不到??！”不過有些網友并不買賬，稱改裝沒難度，還有人提出了自己的看法，“手工太山寨了，居然用作業紙包著防短路，沒有電工膠布用透明膠纏上也行。”“14吋沒量產電容觸屏實在太厚，散熱也是個不可忽視的問題。”

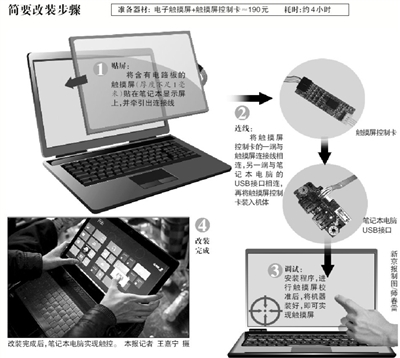

    圖文詳解改裝步驟

    小馬哥發帖稱，喜歡趕“技術時髦”的他想給自己的筆記本“鳥槍換炮”，看能否改裝成觸摸屏電腦。在查閱相關改裝知識之后，決定拿自己的筆記本電腦“開刀”，并用26個步驟記錄改裝全過程。帖子將每個步驟都由圖文進行詳解，并附上一段改裝后的視頻。視頻顯示，改裝完畢后，點擊筆記本電腦顯示屏，即可打開網頁，進行游戲等等。

    “喏，你試試，好玩著呢”，昨日，19歲的馬鈞軼將改裝好的觸摸屏筆記本推給記者，讓記者也體驗一把。

    改裝后的筆記本電腦和普通筆記本電腦外觀沒有異樣，鍵盤和鼠標依然可以使用。不同的是，將手指輕輕放在筆記本顯示屏上，輕輕觸屏點擊網站網頁，顯示屏立即滑動跳轉，和IPAD等觸摸屏電腦手感幾乎一樣。

    改裝僅花190元

    記者昨天聯系到技術手工帝“小馬哥”——馬鈞軼，他年僅18歲，是河南鄭州人，現為北京郵電大學計算機科學與技術學院大一學生，是個典型的90后。由于父親也是學計算機專業出身，從小耳濡目染，對計算機技術一直很有興趣。

    “最早萌生改裝念頭是在安裝試用了Windows

    8的開發者預覽版之后，它的Metro界面給了我極深的印象，這樣的界面顯然更加適合觸摸操控。網上搜索之后發現觸控屏原裝筆記本的價格相對高很多，于是我就產生了通過DIY來自己改裝觸摸屏筆記本的想法。”馬鈞軼稱，從2012年1月的寒假就開始著手準備，可是由于擔心自己的筆記本受到損害，所以想收購一臺二手貨進行試驗。一直拖到3月，二手電腦還是沒有著落，就下定決心改裝自己現有的筆記本電腦。

    “要準備的工具有螺絲刀，撬棍(拆卸計算機)和電烙鐵(焊接線路)等。還有一些重要的配件，諸如觸摸屏和控制卡，這些都可以在網上淘到。”據馬鈞軼介紹，包括所有的設備和運費，整個改裝開銷總成本只花了190元，而記者通過查詢發現，原裝觸控屏筆記本電腦的價格一般都在萬元以上。

    當記者詢問起給自己作品打多少分時，馬鈞軼打了85分，“觸摸操作也很流暢，實用。”至于網友質疑的散熱和續航能力等問題，他回應稱:“觸摸屏這樣的外接設備本身耗電就非常少，自身發熱更是忽略不計，因此對電腦的續航能力和發熱是沒有任何影響的。電腦重量肯定會有所增加，不過是少量的。觸摸屏只有大約0.5毫米厚，而且是軟材質，質量本身很輕。改裝之后質量上應該大家都能接受。”不過他也坦言，雖然改裝對電腦原有性能幾乎沒有改變，但是仍有一些不足，比如14吋大小的電容型觸摸屏還沒有量產，而用目前的電腦屏幕就不能進行多點觸控，還有改裝后使得一個USB接口無法使用。

    接下來想改成平板電腦

    “改裝過程很順利，沒有什么差錯。唯一遇到的問題就是安裝好觸摸屏之后，屏幕面板合不上。原來有個小塑料突起壓住了新加入的觸摸屏，將這個塑料突起銼掉就完美解決了。”馬鈞軼告訴記者這次是他改裝電腦的“處女作”，全程都是他在寢室里一人完成，耗時4小時左右。帖子看上去蠻簡單的，其實操作過程中還是頗費了一番周折。“網上找不到實用的資料，全靠自己‘摸黑嘗試’。因為屏幕面板又薄又緊，業余人士拆卸控制不好力度就會出問題，用力小了拆不開，有力過度會留下疤痕，甚至部件斷裂。焊接也是難點之一，由于設備精細，注意焊接前斷電防止電烙鐵漏電擊壞電路板等。”馬鈞軼奉勸新手千萬不要貿然嘗試改裝。

    馬鈞軼告訴記者，接下來想嘗試將鍵盤去掉，把筆記本直接改裝成平板電腦，“相對于現在會輕薄很多，而外觀上就完全是平板電腦了。”
